Системы магнитного зажима
|
Изображение Каталожный лист |
Наименование изделия, краткое описание и техническая характеристика |
Загрузить |
|

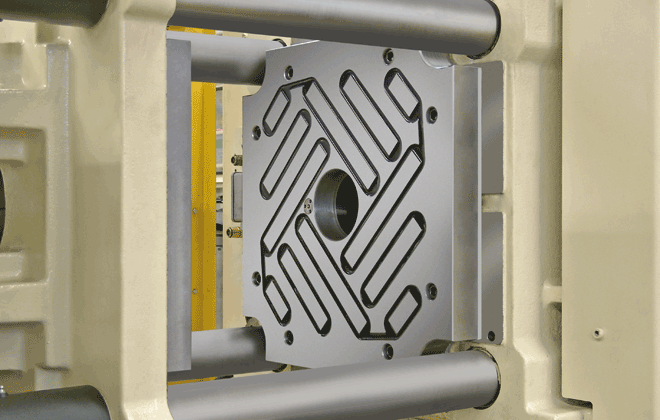

M-TECS 120-K
|
Система магнитного зажима M-TECS 120-K для обработки пластмасс Контроль положения, выдача сигналов о перемещении пресс-форм, контроль температуры, зажимная система соответствует требованиям стандарта безопасности EN 201, удобный LED статус-дисплей с 200-ми последними командами, опции: с датчиком силы, интерфейс RS485 или BUS. Макс. рабочая температура 120°C Удельная магнитная сила 18 кг/cм² (непосредственно на полюсе) Эффективное усилие зажима 5-12 кг/cм² Глубина проникновения магнитного поля 15-20 мм Толщина плиты 47 мм Для машин от 300 кН до 50000 кН Крепление - по стандарту EUROMAP Интерфейс - по стандарту EUROMAP 70.0 или 70.1 Опция: изолирующие плиты Крепление и интерфейс могут быть выполнены по специальному заказу Более мощные системы - по специальному заказу. |
|
|

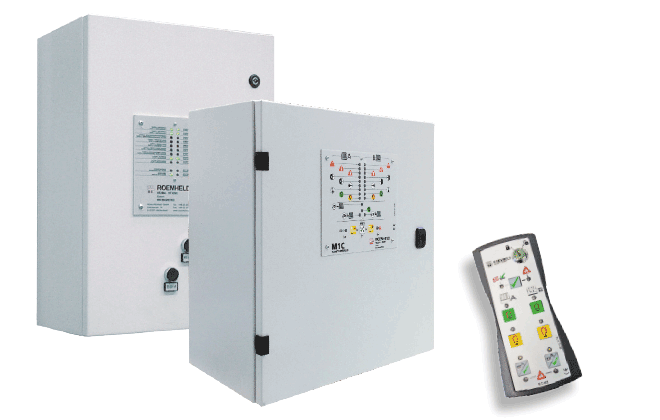

M1C / M2C
|
Блоки электроуправления M1C / M2C для магнитных зажимных систем M-TECS
Блок электроуправления M1C используется для малых и средних машин литья под давлением. Блок электроуправления M2C используется для крупных машин литья под давлением Высочайшие стандарты безопасности (по EN 201/EN 28) Стандартизированная интеграция через интерфейс EUROMAP 70 Напряжение: 380…480 В переменного тока Частота: 50/60 Гц Предохранители: 32 А Степень защиты: IP54 |
|
|

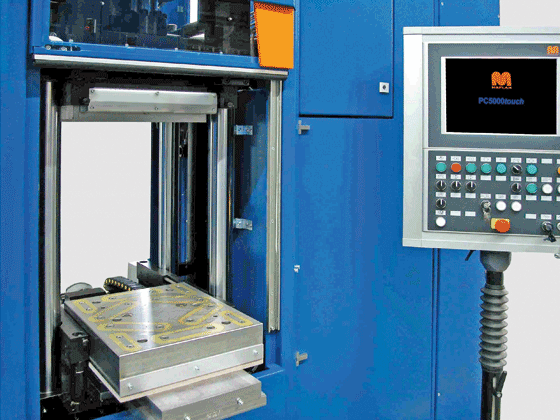

M-TECS 240-G
|
Система магнитного зажима M-TECS 240-G для обработки резины и дуропластов Контроль положения, выдача сигналов о перемещении пресс-форм, контроль температуры, зажимная система соответствует требованиям стандарта безопасности EN 289, удобный LED статус-дисплей с 200-ми последними командами, опции: с датчиком силы, интерфейс RS485 или BUS, горячие штампы и пресс-формы могут быть зажаты без прикосновений к ним, доступны магнитные плиты для вакуума, однородная поверхность зажима и оптимальное распределение температуры с отклонениями до + /- 1.5°C дополнительные сигналы для увеличения безопасности на вертикальных прессах. Макс. рабочая температура 240°C Удельная магнитная сила 18 кг/cм² (непосредственно на полюсе) Эффективное усилие зажима 5-12 кг/cм² Глубина проникновения магнитного поля 15-20 мм Толщина плиты без подогрева 55 мм Толщина плиты с подогревом 75 мм Крепление - согласно требованиям заказчика Интерфейс – по требованиям заказчика или согласно EUROMAP 70.0 или 70.1 Пригодны для применения на горизонтальных и вертикальных машинах, доступны с функцией подогрева и без, а также с изолирующими плитами. |
|
|

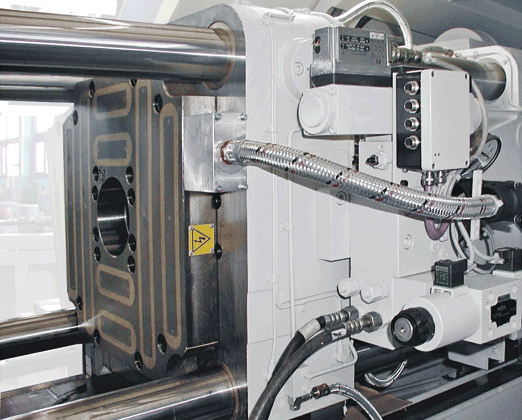

M-TECS 240-D
|
Система магнитного зажима M-TECS 240-D для машин литья под давлением Кабелепроводы к литьевым машинам надежно защищены, в зажимных плитах имеется возможность регулировки сопел Макс. рабочая температура 240°C Удельная магнитная сила 18 кг/cм² (непосредственно на полюсе) Эффективное усилие зажима 5-12 кг/cм² Глубина проникновения магнитного поля 15-20 мм Толщина плиты 55 мм Крепление - согласно требованиям заказчика Интерфейс – по требованиям заказчика или согласно EUROMAP 70.0 или 70.1 |
|
|

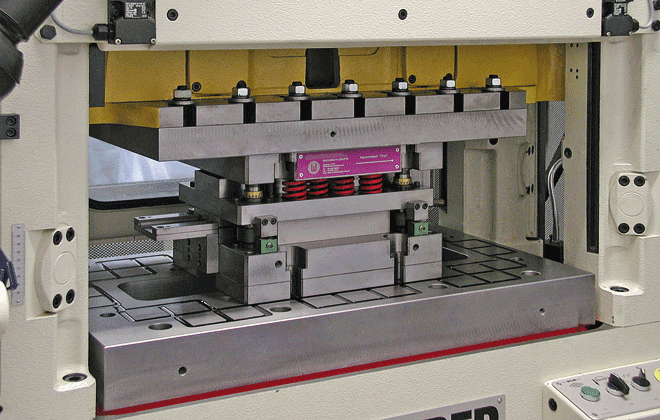

M-TECS 80-В
|
Система магнитного зажима M-TECS 80-В для листовой штамповки Используется специальная технология квадратных полюсов, основанная на технологии M-TECS. Специальное расположение полюсов для машин обработки металлов давлением, специальная зона в центре для удаления отходов штамповки, боковые нагрузки компенсированы, специальная защита от ударных нагрузок и вибрации, встроенные роликовые / шариковые направляющие, предусмотрены возможности для центрирования.
Максимальная рабочая температура: 80°C |
|
|

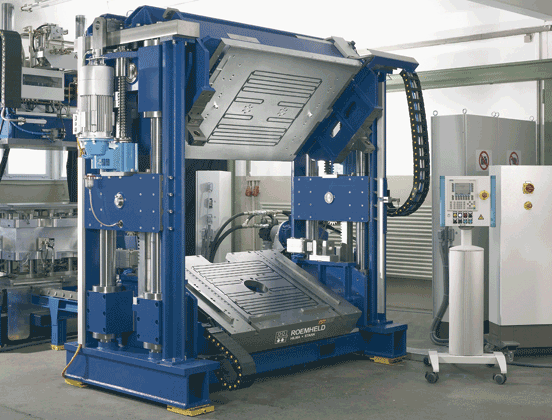

M-TECS 80-F
|
Система магнитного зажима M-TECS 80-В для держателей пресс-форм Система зажима соответствует повышенным требованиям безопасности для вертикального расположения и выдает дополнительные сигналы на интерфейс, специальное расположение полюсов для держателей пресс-форм, поверхность зажима является однородной, боковые нагрузки компенсируются, специальная защита от вибрации, встроенные роликовые / шариковые направляющие, предусмотрены возможности для центрирования. Макс. рабочая температура 80°C Удельная магнитная сила 18 кг/cм² (непосредственно на полюсе) Эффективное усилие зажима 5-12 кг/cм² Глубина проникновения магнитного поля 15-20 мм Толщина плиты без подогрева 47 мм Крепление - согласно требованиям заказчика Интерфейс – согласно EUROMAP 70.0 или 70.1 |
|
|

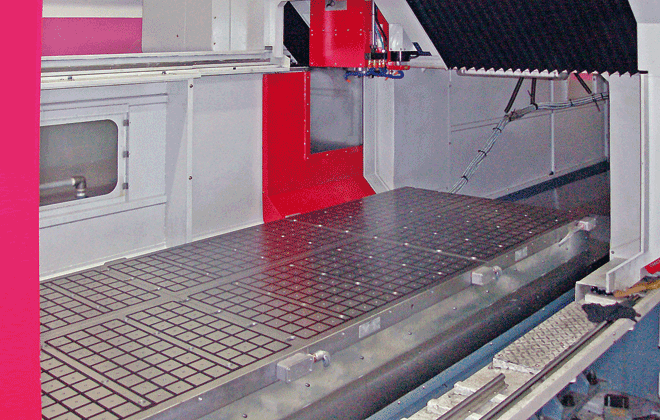

M-TECS 40-F
|
Система магнитного зажима M-TECS 40-F для механической обработки Применяется для 5-координатной фрезерной обработки, не требует постоянного подключения электроэнергии, любое положение и быстрое позиционирование заготовки любого размера и формы, высокая гибкость. Макс. рабочая температура 40°C Квадратные полюса 50 и 70 мм
Полюс 50 мм: 350 даН / полюс |
